怎样用简便方法判别滤波电路属于哪种类型(低通、高通、带带阻)

gecimao 发表于 2019-07-01 13:30 | 查看: | 回复:

  可选中1个或多个下面的关键词,搜索相关资料。也可直接点“搜索资料”搜索整个问题。

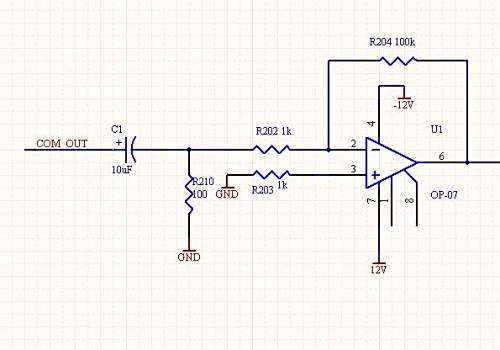

  一、所有电容用短路线替代,信号能通过,是高通;所有电容用开路线替代,信号能通过,是低通;带通或带阻一般由低通和高通组合而成。当低通的截止频率低于高通时,是带阻,反之,是带通。

  1、低通:是容许低于截止频率的信号通过,但高于截止频率的信号不能通过的电子滤波装置。

  2、高通:是一种让某一频率以上的信号分量通过,而对该频率以下的信号分量大大抑制的电容、电感与电阻等器件的组合装置。其特性在时域及频域中可分别用冲激响应及频率响应描述。

  3、带通:是指能通过某一频率范围内的频率分量、但将其他范围的频率分量衰减到极低水平的滤波器,与带阻滤波器的概念相对。一个模拟带通滤波器的例子是电阻-电感-电容电路。这些滤波器也可以用低通滤波器同高通滤波器组合来产生。

  4、带阻:是指能通过大多数频率分量、但将某些范围的频率分量衰减到极低水平的滤波器,与带通滤波器的概念相对。其中点阻滤波器是一种特殊的带阻滤波器,它的阻带范围极小,有着很高的Q值。

  一、滤波电路常用于滤去整流输出电压中的纹波,一般由电抗元件组成,如在负载电阻两端并联电容器C,或与负载串联电感器L,以及由电容,电感组成而成的各种复式滤波电路。

  1、当流过电感的电流变化时,电感线圈中产生的感应电动势将阻止电流的变化。当通过电感线圈的电流增大时,电感线圈产生的自感电动势与电流方向相反,阻止电流的增加,同时将一部分电能转化成磁场能存储于电感之中。

  2、当通过电感线圈的电流减小时,自感电动势与电流方向相同,阻止电流的减小,同时释放出存储的能量,以补偿电流的减小。因此经电感滤波后,不但负载电流及电压的脉动减小,波形变得平滑,而且整流二极管的导通角增大。

  3、在电感线圈不变的情况下,负载电阻愈小,输出电压的交流分量愈小。只有在RLωL时才能获得较好的滤波效果。L愈大,滤波效果愈好。

  4、另外,由于滤波电感电动势的作用,可以使二极管的导通角接近π,减小了二极管的冲击电流,平滑了流过二极管的电流,从而延长了整流二极管的寿命。
