RC低通高通滤波电路的基本工作原理

gecimao 发表于 2019-07-15 13:43 | 查看: | 回复:

  可选中1个或多个下面的关键词,搜索相关资料。也可直接点“搜索资料”搜索整个问题。

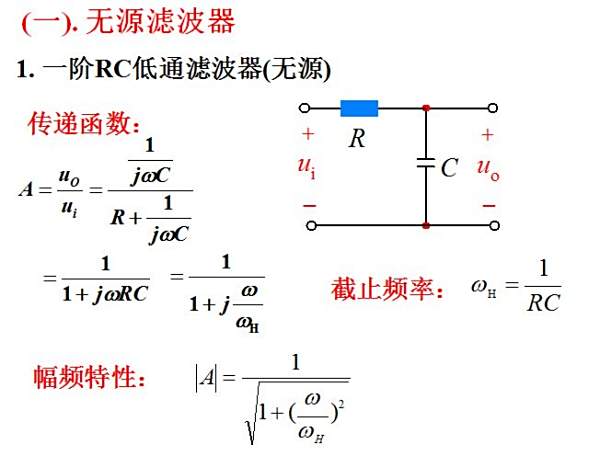

  在基本的RC滤波电路中:C做输出端就是低通滤波器,R做输出就是高通滤波器

  若电源为直流电(f=0 ),由于电容的隔直作用,故只有电容两端有电压,而电阻两端的电压为0,

  若电源为交流电(f0 ),电容导通,频率越高导通阻抗越小,因而高通,

  低通滤波可以简单的认为:设定一个频率点,当信号频率高于这个频率时不能通过,在数字信号中,这个频率点也就是截止频率,当频域高于这个截止频率时,则全部赋值为0。因为在这一处理过程中,让低频信号全部通过,所以称为低通滤波。

  低通过滤的概念存在于各种不同的领域,诸如电子电路,数据平滑,声学阻挡,图像模糊等领域经常会用到。

  根据滤波器的特点可知,它的电压放大倍数的幅频特性可以准确地描述该电路属于低通、高通、带通还是带阻滤波器,因而如果能定性分析出通带和阻带在哪一个频段,就可以确定滤波器的类型。

  识别滤波器的方法是:若信号频率趋于零时有确定的电压放大倍数,且信号频率趋于无穷大时电压放大倍数趋于零,则为低通滤波器;反之,若信号频率趋于无穷大时有确定的电压放大倍数,且信号频率趋于零时电压放大倍数趋于零,则为高通滤波器。

  若信号频率趋于零和无穷大时电压放大倍数均趋于零,则为带通滤波器;反之,若信号频率趋于零和无穷大时电压放大倍数具有相同的确定值,且在某一频率范围内电压放大倍数趋于零,则为带阻滤波器。

  高通滤波器是一种让某一频率以上的信号分量通过,而对该频率以下的信号分量大大抑制的电容、电感与电阻等器件的组合装置。

  其特性在时域及频域中可分别用冲激响应及频率响应描述。后者是用以频率为自变量的函数表示,一般情况下它是一个以复变量jω为自变量的的复变函数,以H(jω)表示。它的模H(ω)和幅角φ(ω)为角频率ω的函数,分别称为系统的“幅频响应”和“相频响应”,它分别代表激励源中不同频率的信号成分通过该系统时所遇到的幅度变化和相位变化。

  在基本的RC滤波电路中:C做输出端就是低通滤波器,R做输出就是高通滤波器

  若电源为直流电(f=0 ),由于电容的隔直作用,故只有电容两端有电压,而电阻两端的电压为0,

  若电源为交流电(f0 ),电容导通,频率越高导通阻抗越小,因而高通,

  高通滤波器,又称低截止滤波器、低阻滤波器,允许高于某一截频的频率通过,而大大衰减较低频率的一种滤波器 。它去掉了信号中不必要的低频成分或者说去掉了低频干扰。

  无源高通滤波器: 仅由无源元件(R、L 和C)组成的滤波器,它是利用电容和电感元件的电抗随频率的变化而变化的原理构成的。

  这类滤波器的优点是:电路比较简单,不需要直流电源供电,可靠性高;缺点是:通带内的信号有能量损耗,负载效应比较明显,使用电感元件时容易引起电磁感应,当电感L较大时滤波器的体积和重量都比较大,在低频域不适用。

  有源高通滤波器:由无源元件(一般用R和C)和有源器件(如集成运算放大器)组成。这类滤波器的优点是:通带内的信号不仅没有能量损耗,而且还可以放大,负载效应不明显,多级相联时相互影响很小,利用级联的简单方法很容易构成高阶滤波器。

  并且滤波器的体积小、重量轻、不需要磁屏蔽(由于不使用电感元件);缺点是:通带范围受有源器件(如集成运算放大器)的带宽限制,需要直流电源供电,可靠性不如无源滤波器高,在高压、高频、大功率的场合不适用。

  以上两种分类方法相互独立。有源高通滤波器更为常见,如一阶有源高通滤波器、二阶有源高通滤波器等。

  展开全部在基本的RC滤波电路中:C做输出端就是低通滤波器,R做输出就是高通滤波器

  若电源为直流电(f=0 ),由于电容的隔直作用,故只有电容两端有电压,而电阻两端的电压为0,

  若电源为交流电(f0 ),电容导通,频率越高导通阻抗越小,因而高通,
