高频低通滤波器

gecimao 发表于 2019-08-14 02:05 | 查看: | 回复:

  想做一个高频的butterworth无源低通滤波器,截止频率为1MHZ,仿真效果特别好,但是实际上焊出板子来截止频率就变成十分之一啦,求大神的解释,详细点,分析一下都有什么原因导致这样的结果?...

  想做一个高频的butterworth无源低通滤波器,截止频率为1MHZ,仿真效果特别好,但是实际上焊出板子来截止频率就变成十分之一啦,求大神的解释,详细点,分析一下都有什么原因导致这样的结果???????我快泪奔啦

  可选中1个或多个下面的关键词,搜索相关资料。也可直接点“搜索资料”搜索整个问题。

  知道合伙人教育行家采纳数:11199获赞数:208071981年东南大学无线电专业毕业,就教于扬州大学电子信息专业,1996年副教授,现退休,江苏省政府采购办专家向TA提问展开全部1、实际元件性能、数值误差;

  你是什么情况?仿真元件参数?仿真效果?实际元件型号性能?怎样测量的?也要说详细一点呀。更多追问追答追问我去老师那用电桥测了一下,用测量完的电容电感再去搭电路的,也就是元件没有问题了;输入输出我都用的50欧电阻,算是阻抗匹配吧;那电路输出参数(分布电容、分布电感)要怎么解决呢?不管用啥都会出现分布参数呀???测量仪器就是用的信号发生器与示波器,咋用才算是使用不当呢???字数超了,我在评价里还写了一点内容,麻烦看一下呗,谢谢追答你只告诉我电阻值,还没有说用多大的电容,多大的电感?50Ω阻抗系统在1MHz频率下分布参数已经影响不大了。

  实测时信号源输出阻抗是50Ω吗?示波器探头用的是X10档吗?追问探头用的是X1档的,这个也有影响么??以前做有源的也都用的X1档的啊. 电感15.92uH,电容3.183nF,影响大么?那电阻值用多大的合适呢????实测时信号源输出阻抗怎么测呢?追答

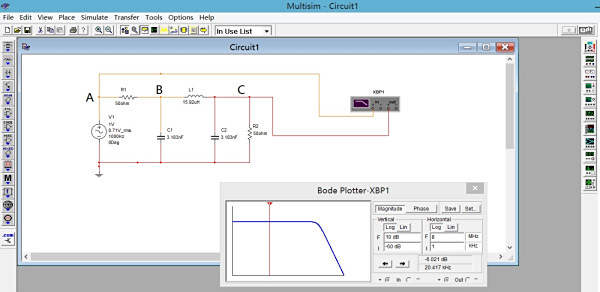

  X1档有几十pF输入电容,但是对于3000多pF的系统已经不重要了。滤波器理论衰减量是从源电压A点到负载C点的传输函数,但是实际上只能测量到信号源输出电压即B点到负载C点的传输函数,它是有误差的,测出的带宽会小于实际值,但是不会太离谱,告诉我带宽只有一半我信,只有十分之一打死也不信。其中必定出现人为错误,频率量错了?元件测错了?15.92uH的电感是怎么做出来的?什么磁心多少圈?还是用现成色码?没有办法现场检查,只能在这里瞎猜了。

  信号源阻抗测量法:先测空载电压,然后加上一个可调电阻做负载,调节电阻,使电压降为空载值的一半,这个可调电阻值就等于信号源电阻。

  电感是豆状色点电感,给你的电感电容值都是Filter+Solutions10.0软件计算出来的,实际上用的是20uH和3.8nF(因为实验室没有正好的),但是仿线是用仪器测过的值,应该准确.还有啊,信号源阻抗测量法?是测信号发生器的阻抗的意思吗?测他干嘛呀?初学者,不太懂,还请多多指教,谢谢 最最重要的问题是测出的带宽会小于实际值该怎么调节啊?20mV左右正常么?

  信号源阻抗在产品说明书上应该有,因为你问了如何测,所以讲述一下。LC滤波器对信号源、负载是有阻抗要求的,阻抗不合会有误差,但是绝对达不到十分之一的地步。

  20mV电压用于调试放大器比较合适,测量无源的滤波器太小了一点,经阻带衰减,信号快接近示波器的灵敏度极限了,应该提高1~2个数量级。

  实际电容、电感都出现正误差,频率响应也会按照比例偏低一些。调节方法:如果需要把通带扩展几倍(或几个百分点),就把所有的L、C数值减小几倍(或几个百分点)。因为你整整差10倍,通常不太可能,所以我才怀疑用错了元件。

  展开全部对于不同滤波器而言,每个频率的信号的强弱程度不同。当使用在音频应用时,它有时被称为高频剪切滤波器, 或高音消除滤波器。

  高频低通滤波器概念有许多不同的形式,其中包括电子线路(如音频设备中使用的hiss 滤波器)、平滑数据的数字算法、音障(acoustic barriers)、图像模糊处理等等,这两个工具都通过剔除短期波动、保留长期发展趋势提供了信号的平滑形式。

  低通滤波器在信号处理中的作用等同于其它领域如金融领域中移动平均数(moving average)所起的作用;
