低通滤波器的截止频率该怎么算?

gecimao 发表于 2019-09-03 21:44 | 查看: | 回复:

  假如是下面这个电路,可以实现方波转换成正弦波吗?假如我要把1KHz~100KHz的方波信号转换成正弦波信号,又该怎样改变R、C的大小?...

  假如是下面这个电路,可以实现方波转换成正弦波吗?假如我要把1KHz~100KHz的方波信号转换成正弦波信号,又该怎样改变R、C的大小?

  可选中1个或多个下面的关键词,搜索相关资料。也可直接点“搜索资料”搜索整个问题。

  把1kHz方波转换成正弦波可以用这个电路,只要把截止频率设置在1kHz上即可;想把100kHz方波转成正弦波也可以用它,但是要重调截止频率。要把1~100kHz范围转换,这个电路做不到,因为能通过100kHz正弦波的低通,对1kHz的方波畅通无阻(这个方波内包含的3、5、7、9次,等等谐波分量均在100kHz以内)。

  改变通带频率只要改变C1、C2,容量增加几倍,频率就下降几倍,反之亦然。当然不改电容,改变R1、R2也行,结果类同。

  波电路的作用就是允许某段频率范围内的信号通过,而阻止或削弱其他频率范围的信号。有源滤波电路由电阻、电容和集成运算放大器组成,又称为有源滤波器。有源滤波器能够在滤波的同时还能对信号起放大作用,这是无源滤波无法做到的。

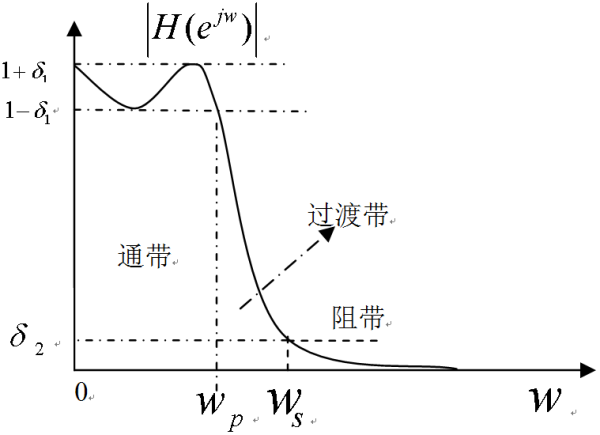

  根据滤波电路通过或者阻止信号频率范围不同,可将滤波电路分为低通、高通、带通河带阻电路。本文讨论的是有源低通滤波电路的设计与仿真研究。有源低通滤波电路能够通过低频信号,抑制或衰减高频信号。

  知道合伙人教育行家采纳数:11196获赞数:211411981年东南大学无线电专业毕业,就教于扬州大学电子信息专业,1996年副教授,现退休,江苏省政府采购办专家向TA提问展开全部想把1kHz方波转换成正弦波可以用这个电路,只要把截止频率设置在1kHz上即可;想把100kHz方波转成正弦波也可以用它,但是要重调截止频率。要把1~100kHz范围转换,这个电路做不到,因为能通过100kHz正弦波的低通,对1kHz的方波畅通无阻(这个方波内包含的3、5、7、9次。。。等等谐波分量均在100kHz以内)。

  改变通带频率只要改变C1、C2,容量增加几倍,频率就下降几倍,反之亦然。当然不改电容,改变R1、R2也行,结果类同。

  没有工程师自己计算截止频率,都是用查手册的方法解决问题;对于你这个现成电路,还可以用软件仿真测量出频响。更多追问追答追问那我该怎样设计电路来实现1~100KHz任意频率的波形转换呢?追答1、硬件电路:用函数信号芯片8038,直接出方波、三角波、正弦波三种波形。核心是一个三角波振荡器,其中正弦波是对三角波进行“断点整形”而来(用方波整不出来),而方波是用过上下双门限比较器获得。

  2、软件电路:把正弦波函数表存入ROM,反复读取,通过DA输出。追问假如我把电阻换成电位器,到时候输出波形后,我再调节电位器,使波形变成正弦波可不可以呢?我们用单片机输出的方波,只要求频率精确,对波形的要求不高,只是老师说我们设计的电路太简单了才叫我们把输出的方波变成正弦波!追答理论上可以,至少要同步调整R1、R2,用双联电位器。
