滤波器的种类

gecimao 发表于 2019-09-03 21:44 | 查看: | 回复:

  可选中1个或多个下面的关键词,搜索相关资料。也可直接点“搜索资料”搜索整个问题。

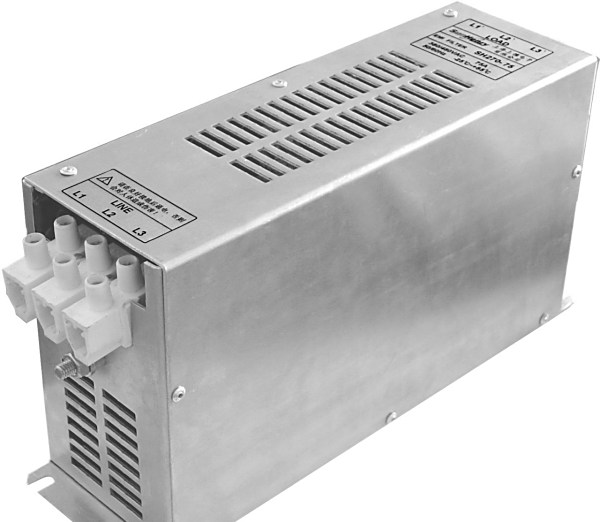

  滤波器的常见种类:数字滤波器、低通滤波器、带通滤波器、模拟滤波器、声表面波滤波器、介质滤波器、有源电力滤波器

  与模拟滤波器相对应,在离散系统中广泛应用数字滤波器。它的作用是利用离散时间系统的特性对输入信号波形或频率进行加工处理。或者说,把输入信号变成一定的输出信号,从而达到改变信号频谱的目的。

  数字滤波器一般可以用两种方法来实现:一种方法是用数字硬件装配成一台专门的设备,这种设备称为数字信号处理机;另一种方法就是直接利用通用计算机,将所需要的运算编成程序让通用计算机来完成,即利用计算机软件来实现。

  低通滤波器是指车载功放中能够让低频信号通过而不让中、高频信号通过的电路,其作用是滤去音频信号中的中音和高音成分,增强低音成分以驱动扬声器的低音单元。由

  于车载功放大部分都是全频段功放,通常采用AB类放大设计,功率损耗比较大,所以滤除低频段的信号,只推动中高频扬声器是节省功率、保证音质的最佳选择。此外高通滤波器常常和低通滤波器成对出现,不论哪一种,都是为了把一定的声音频率送到应该去的单元。

  低通滤波器是容许低于截止频率的信号通过,但高于截止频率的信号不能通过的电子滤波装置。

  对于不同滤波器而言,每个频率的信号的减弱程度不同。当使用在音频应用时,它有时被称为高频剪切滤波器, 或高音消除滤波器。

  低通滤波器概念有许多不同的形式,其中包括电子线路(如音频设备中使用的hiss滤波器、平滑数据的数字算法、音障(acoustic barriers)、图像模糊处理等等,这两个工具都通过剔除短期波动、保留长期发展趋势提供了信号的平滑形式。

  低通滤波器在信号处理中的作用等同于其它领域如金融领域中移动平均数所起的作用;

  一个理想的滤波器应该有一个完全平坦的通带,例如在通带内没有增益或者衰减,并且在通带之外所有频率都被完全衰减掉,另外,通带外的转换在极小的频率范围完成。实际上,并不存在理想的带通滤波器。滤波器并不能够将期望频率范围外的所有频率完全衰减掉,尤其是在所要的通带外还有一个被衰减但是没有被隔离的范围。这通常称为滤波器的滚降现象,并且使用每十倍频的衰减幅度dB来表示。通常,滤波器的设计尽量保证滚降范围越窄越好,这样滤波器的性能就与设计更加接近。然而,随着滚降范围越来越小,通带就变得不再平坦—开始出现“波纹”。这种现象在通带的边缘处尤其明显,这种效应称为吉布斯现象。

  除了电子学和信号处理领域之外,带通滤波器应用的一个例子是在大气科学领域,很常见的例子是使用带通滤波器过滤3到10天时间范围内的天气数据,这样在数据域中就只保留了作为扰动的气旋。

  在频带较低的剪切频率f1和较高的剪切频率f2之间是共振频率,这里滤波器的增益最大,滤波器的带宽就是f2和f1之间的差值。

  许多音响装置的频谱分析器均使用此电路作为带通滤波器,以选出各个不同频段的信号,在显示上利用发光二极管点亮的多少来指示出信号幅度的大小。这种有源带通滤波器的中心频率 ,在中心频率fo处的电压增益Ao=B3/2B1,品质因数 ,3dB带宽B=1/(п*R3*C)也可根据设计确定的Q、fo、Ao值,去求出带通滤波器的各元件参数值。R1=Q/(2пfoAoC),R2=Q/((2Q2-Ao)*2пfoC),R3=2Q/(2пfoC)。上式中,当fo=1KHz时,C取0.01Uf。此电路亦可用于一般的选频放大。 有源带通滤波器电路,此电路亦可使用单电源

  模拟滤波器在测试系统或专用仪器仪表中是一种常用的变换装置。例如:带通滤波器用作频谱分析仪中的选频装置;低通滤波器用作数字信号分析系统中的抗频混滤波;高通滤波器被用于声发射检测仪中剔除低频干扰噪声;带阻滤波器用作电涡流测振仪中的陷波器,等等。

  用于频谱分析装置中的带通滤波器,可根据中心频率与带宽之问的数值关系,分为两种:

  一种是带宽B不随中心频率人而变化,称为恒带宽带通滤波器,其中心频率处在任何频段上时,带宽都相同;

  另一种是带宽B与中心频率人的比值是不变的,称为恒带宽比带通滤波器,其中心频率越高,带宽也越宽。

  声表面波是指声波在弹性体表面的传播,这个波被称为弹性声表面波。声表面波的传播速度比电磁波的速度约小10万倍。声表面波滤波器是采用石英晶体、压电陶瓷等压电材料,利用其压电效应和声表面波传播的物理特性而制成的一种滤波专用器件,广泛应用于电视机及录像机中频电路中,以取代LC中频滤波器,使图像、声音的质量大大提高。

  SAW 声表滤波器、声表谐振器,是在压电基片材料表面产生并传播、且其振幅随深入基片本材料的深度增加而迅速减少的的弹性波。声表面波(SAW)是传播于压电晶体表面的机械波,其声速仅为电磁波速的十万分之一,传播衰耗很小。

  SAW 声表器件是在压电基片上采用微电子工艺技术制作叉指形电声换能器和反射器耦合器等,利用基片材料的压电效应,通过输入叉指换能器(IDT)将电信号转换成声信号,并局限在基片表面传播,输出IDT将声信号恢复成电信号,实现电-声-电的变换过程,完成电信号处理过程,获得各种用途的电子器件。

  采用了先进微电子加工技术制造的声表面波器件,具有体积小、重量轻、可靠性高、一致性好、多功能以及设计灵活等优点。

  介质滤波器利用介质陶瓷材料的低损耗、高介电常数、频率温度系数和热膨胀系数小、可承受高功率等特点设计制作的,由数个长型谐振器纵向多级串联或并联的梯形线路构成。

  其特点是插入损耗小、耐功率性好、带宽窄,特别适合CT1,CT2,900MHz,1.8GHz,2.4GHz,5.8GHz,便携电话、汽车电话、无线耳机、无线麦克风、无线电台、无绳电话以及一体化收发双工器等的级向耦合滤波。

  有源电力滤波器是一种动态抑制谐波和补偿无功的电力电子装置,它能对频率和大小都变化的谐波和无功进行补偿,可以弥补无源滤波器的缺点,获得比无源滤波器更好的补偿特性,是一种理想的补偿谐波装置。

  早在70年代,有源电力滤波器的基本原理和主电路拓扑结构就已被确定,但由于受当时的技术条件限制,未能使有源电力滤波器得以实施。进入80年代后,新型电力电子器件的出现、PWM控制技术的发展以及瞬时无功功率理论的提出,极大地促进了有源电力滤波器技术的发展。

  国外已开始在工业和民用设备上广泛使用有源电力滤波器,并且单机装置的容量逐步提高,其应用领域从补偿用户自身的谐波向改善整个电力系统供电质量的方向发展。

  板上滤波器虽然对高频的滤波效果不理想,但是如果应用得当,可以满足大部分民用产品电磁兼容的要求。在使用时要注意以下事项:

  1、“干净地”:如果决定使用板上滤波器,在布线时就要注意在电缆端口处留出一块“干净地”,滤波器和连接器都安装在“干净地”上。通过前面的讨论,可知信号地线上的干扰是十分严重的。如果直接将电缆的滤波电容连接到这种地线上,会造成严重的共模辐射问题。

  为了取得较好的滤波效果,必须准备一块干净地。并与信号地只能在一点连接起来,这个流通点称为“桥”,所有信号线都从桥上通过,以减小信号环路面积。

  2、并排设置:同一组电缆内的所有导线的未滤波部分在—起,已滤波部分在一起。否则,一根导线的耒滤波部分会将另一根导线使电缆整体滤波失效。

  3、靠近电缆:滤波器与面板之间的导线的距离应尽量短。必要时,使用金属板遮挡一下,隔离近场干扰。

  4、与机箱接:安装滤波器的干诤地要与金属机箱可靠地搭接起来,如果机箱不是金属的,就在线路板下方设置一块较大的金属板来作为滤波地。干净地与金属机箱之间的搭接要保证很低的射频阻抗。如有必要,可以使用电磁密封衬垫搭接,增加搭接面积,减小射频阻抗。

  5、接地线短:考虑到引脚的电感效应,其重要性前面已讨沦,滤波器的局部布线和设计线路板与机箱(金属板)的连接结构时要特别注意

  按元件分类,滤波器可分为:有源滤波器、无源滤波器、陶瓷滤波器、晶体滤波器、机械滤波器、锁相环滤波器、开关电容滤波器等。

  按通频带分类,滤波器可分为:低通滤波器、高通滤波器、带通滤波器、带阻滤波器等。

  除此之外,还有一些特殊滤波器,如满足一定频响特性、相移特性的特殊滤波器,例如,线性相移滤波器、时延滤波器、音响中的计杈网络滤波器、电视机中的中放声表面波滤波器等。

  按通频带分类,有源滤波器可分为:低通滤波器(LPF)、高通滤波器(HPF)、带通滤波器(BPF)、带阻滤波器(BEF)等。

  按通带滤波特性分类,有源滤波器可分为:最大平坦型(巴特沃思型)滤波器、等波纹型(切比雪夫型)滤波器、线性相移型(贝塞尔型)滤波器等。
